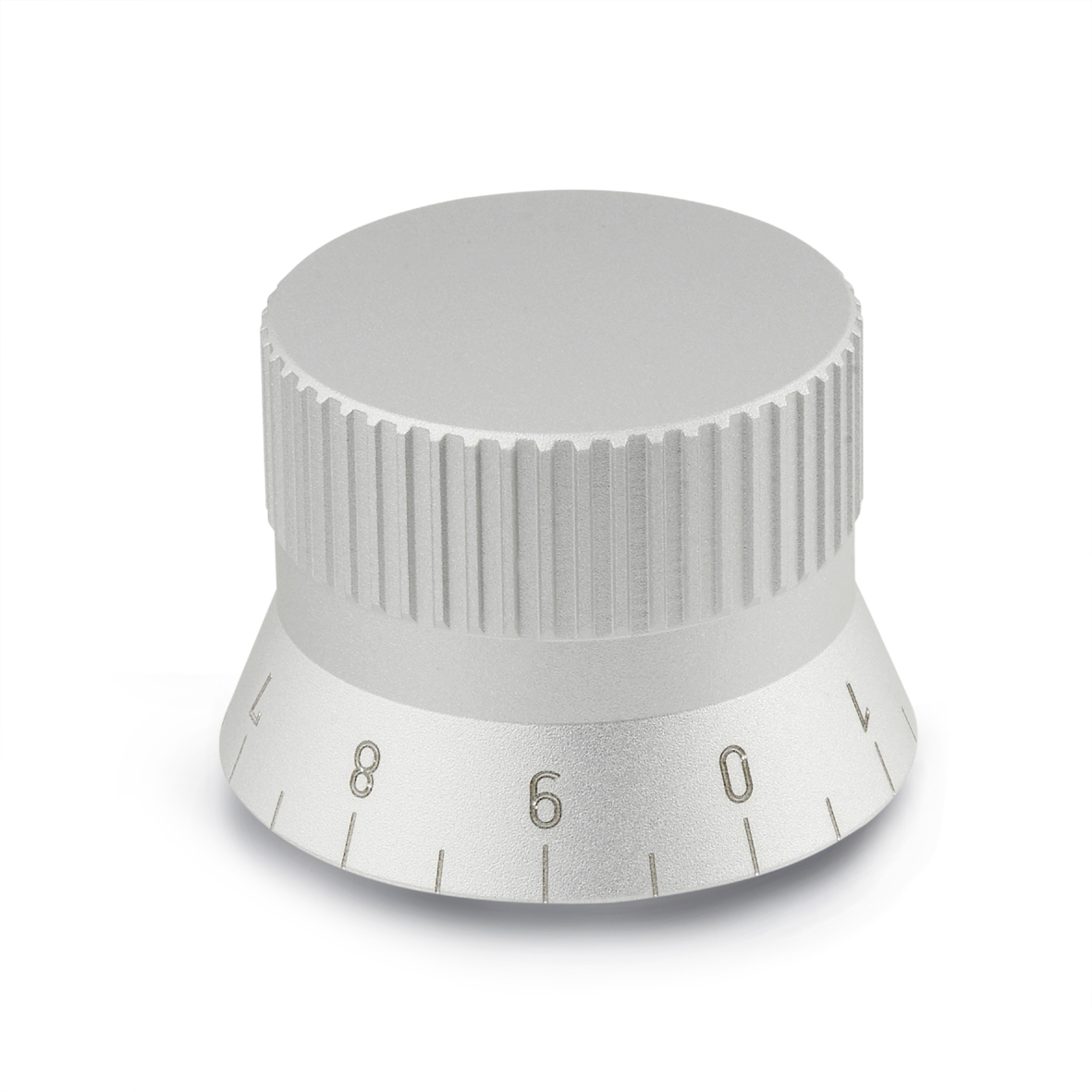

Pokrętła sterujące GN 723.4
Materiał
Aluminium, anodowane, kolor naturalny.
Typy
- Typ N neutralny.
- Typ M ze strzałką.
- Typ S ze skalą o podziałce 0...9, 20.
Skala (typ S) i strzałka (typ M) są grawerowane laserowo.
Wkręt dociskowy
DIN 916 ze stali nierdzewnej z gniazdem sześciokątnym i radełkowaną powierzchnią dociskową.
Właściwości i zastosowania
Pokrętła sterujące GN 723.4 mogą być łączone z kołnierzami ustalającymi GN 723.3 oferującymi następujące zalety:
- posiadają znacznik orientacyjny odnoszący się do skali na pokrętle
- oferują dodatkową podporę wałka sterującego
- mogą być wyposażone w kołki zatrzymujące ograniczające kątowy ruch pokrętła
- wersja z pierścieniem łożyskującym zapobiega niespodziwanemu ruchowi pokrętła z powodu wibracji.
Skala i znacznik orientacyjny na pokrętle są nieścieralne i czytelne.
Poza standardowymi oznaczeniami (typ S) mogą być dostarczone z różnymi typami podziałek. Odnośnie konstrukcji, pozycji i kolejności cyfr podziałki patrz plan skal na karcie zamówień (Jak zamawiać Podziałki).
| Produkt | d%1% | d%2%H8 | d%3%-0.2 | d%4% | d5 | l1 | l%2% | l3 | l%4% | t%1%min. | t2 |
 | 27 | B 6 | 33.5 | 23.5 | M 4 | 25.5 | 7.5 | 10.5 | 12.5 | 23.5 | 7.5 |
 | 27 | B 6 | 33.5 | 23.5 | M 4 | 25.5 | 7.5 | 10.5 | 12.5 | 23.5 | 7.5 |
 | 27 | B 6 | 33.5 | 23.5 | M 4 | 25.5 | 7.5 | 10.5 | 12.5 | 23.5 | 7.5 |
 | 34 | B 6 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 |
 | 34 | B 6 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 |
 | 34 | B 6 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 |
 | 34 | B 8 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 |
 | 34 | B 8 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 |
 | 34 | B 8 | 41 | 29.5 | M 5 | 29.5 | 9.5 | 13.5 | 13 | 26.5 | 9.5 |
 | 42 | B 8 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 |
 | 42 | B 8 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 |
 | 42 | B 8 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 |
 | 42 | B 10 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 |
 | 42 | B 10 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 |
 | 42 | B 10 | 50 | 37.5 | M 5 | 33.5 | 10.5 | 15.5 | 15 | 30.5 | 11.5 |
