Dociskacze GN 820

4.75 1 1 1 1 1 1 1 1 1 1 Ocena 4.75 (12 głosów)

Korpus i elementy gięte

Hartowana stal C10 cynkowana na niebiesko.
- Wykonanie M: rozwidlone ramię z dwoma przesuwnymi nakładkami.
- Wykonanie O: ramię pełne z uchem do przyspawania.

Sworzeń

Stal hartowana.

Tuleje przegubowe

Stal hartowana ( dostępna od rozmiaru ≥ 355).

Rączka

Olejoodporne tworzywo, kolor czerwony.

Właściwości i zastosowanie

Wszelkie części ruchome specjalnie przesmarowane.
Specjalną cechą dociskacza poziomego GN 820 jest niski profil w pozycji zamkniętej. Zaprojektowane specjalnie tak, aby uchronić palce operatora przed przytrzaśnięciem. W trakcie zaciskania ramię jest prowadzone między dwoma ściankami, które zabezpieczają je przed zdeformowaniem przez siły poprzeczne.

Sposób zamawiania

Elementy dociskowe należy zamawiać osobno.

Dociskacze poziome z przylgą poziomą GN 820

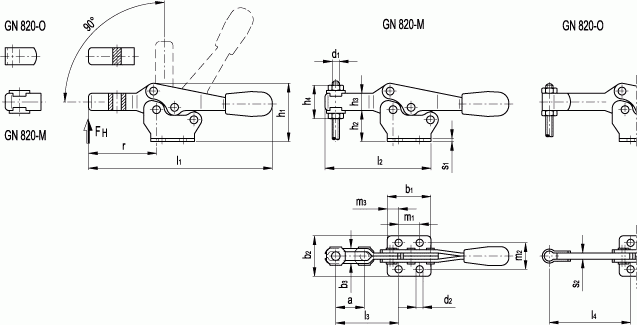

Produkt	Rozmiar	F%h%wN	b%1%	b2	b3	d%1%	d%2%	h2	h3	h4	h%5%maks.	l%4%maks.	l%5%	m1	m2	m3	r	s%1%	s%2%	w

GN 820-25-M 80,49 zł	25	400	24	24.5	4.3	M 4	4.3	12	7	-	-	-	-	15	16	16	24.5	1.2	-	10.5

GN 820-75-M 108,24 zł	75	900	28	26	5.5	M 5	4.5	20	11	-	-	-	-	13.5	16	19	43	2	-	15

GN 820-130-MC 114,39 zł	130	1000	36	40	6.5	M 6	5.5	30.5	16	25.5	14	-	55	26	22.4	28.4	62	2.5	-	17.5

GN 820-230-M 137,90 zł	230	1700	44	42	8.5	M 8	6.5	36.5	18	-	-	-	-	26	26	31.5	72	3	-	20

GN 820-355-M 180,65 zł	355	1800	60	56	10.4	M 10	8.5	50	22	-	-	-	-	41	38.8	43	108.5	3.5	-	19

GN 820-455-M 330,26 zł	455	3200	70	65	12.4	M 12	8.5	60	26	-	-	-	-	41.5	40	43	126	4	-	33

GN 820-75-O 116,49 zł	75	900	28	26	-	M 5	4.5	20	11	-	-	49.5	-	13.5	16	19	43	2	4	15

GN 820-130-O 106,46 zł	130	1000	36	40	-	M 6	5.5	30.5	16	-	-	64	-	26	22.4	28.4	62	2.5	5	17.5

GN 820-230-O 137,93 zł	230	1700	44	42	-	M 8	6.5	36.5	18	-	-	78	-	26	26	31.5	72	3	6	20

GN 820-355-O 181,40 zł	355	1800	60	56	-	M 10	8.5	50	22	-	-	115	-	41	38.8	43	108.5	3.5	7	19

GN 820-455-O 330,26 zł	455	3200	70	65	-	M 12	8.5	60	26	-	-	135	-	41.5	40	43	126	4	10	33

GN 820-75-MC 100,54 zł	75	900	28	26	5.5	M 5	4.5	20	11	19	5	-	45	13.5	16	19	43	2	-	15

GN 820-355-MC 202,36 zł	355	1800	60	56	10.4	M 10	8.5	50	22	37	23.5	-	77	41	38.8	43	108.5	3.5	-	19

GN 820-130-M 106,36 zł	130	1000	36	40	6.5	M 6	5.5	30.5	16	-	-	-	-	26	22.4	28.4	62	2.5	-	17.5

GN 820-0002 148,18 zł	230	1700	44	42	8.5	M 8	6.5	36.5	18	30	12.5	-	68	26	26	31.5	72	3	-	20

GN 820-0004 72,75 zł	25	400	24	24.5	4.3	M 4	4.3	12	7	13.5	3	-	30	15	16	16	24.5	1.2	-	10.5

GN 820-0006 351,40 zł	455	3200	70	65	12.4	M 12	8.5	60	26	43	27.5	-	100	41.5	40	43	126	4	-	33
