Napinacze GN 842
- dla rozmiarów 70 i 160: mosiądz z gniazdami pod śruby z łbem cylindrycznym wg. DIN 912
- dla rozmiarów od 360 do 3100: stal kuta, oksydowana na czarno.
Stal hartowana C10, ocynkowana na niebiesko.
PopychaczStal cynkowana na niebiesko.
Panewka prowadzącaStal hartowana.
RączkaOlejoodporne tworzywo, kolor czerwony.
Właściwości i zastosowania
Wszelkie części ruchome specjalnie przesmarowane.
Napinacze suwakowe GN 842 dzięki solidnym, masywnym korpusom mogą być stosowane, gdy wymagana jest bardzo wysoka siła przytrzymania.

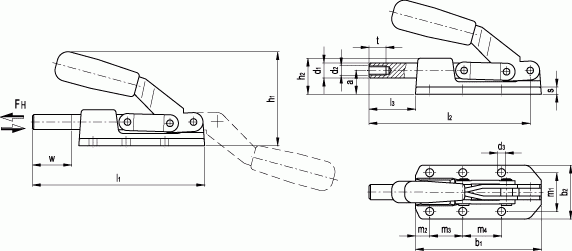

| Produkt | Rozmiar | F%H% w N | a | b%1% | b2 | d%1% | d%2% | d%3% | l1 | l3 | m1 | m2 | m3 | m%4% | s | t | w |
 | 70 | 1200 | 12 | 64 | 36 | 8.5 | M 6 | 4.3 | 86 | 22 | 26 | 13 | 26 | - | 6 | 12 | 20 |
 | 160 | 2800 | 15 | 85 | 46 | 11 | M 6 | 5.3 | 116 | 31 | 33.5 | 11.5 | 36.5 | - | 7 | 12 | 30 |
 | 360 | 5600 | 25 | 90 | 45.5 | 12 | M 8 | 5.5 | 122 | 32 | 33.5 | 30 | 36.5 | - | 7 | 15 | 32 |
 | 550 | 8000 | 18 | 122.5 | 55 | 14 | M 8 | 7 | 164.5 | 42 | 41 | 15 | 35 | 41 | 6 | 16 | 42 |
 | 1100 | 16000 | 25 | 133 | 57 | 16 | M 10 | 8.5 | 182 | 49 | 41 | 15 | 35 | 41 | 8 | 18 | 50 |
 | 2100 | 25000 | 35 | 177 | 70 | 20 | M 12 | 8.5 | 238 | 61 | 50 | 35 | 50 | 50 | 10 | 22 | 60 |
 | 3100 | 45000 | 40 | 216 | 76 | 22 | M 14 | 11 | 316 | 100 | 54 | 40 | 70 | 70 | 10 | 25 | 100 |
