Poduszki ochronne GN 806
Poduszka
Czarny elastomer, twardość wg. 85 ±5 Shore A.
Wstawka gwintowana
Stal cynkowana (typ B od D=12 do 26 mm.)
Właściwości i zastosowania
Poduszki ochronne GN 806 mogą być nakładane na śrubę typ ISO 4017 lub skojarzone z gwintowaną szpilką typ B. Można je stosować jako elastyczne stopki dociskowe lub śruby zderzakowe, amortyzujące.
Typowym zastosowaniem jest umieszczenie ich na dociskaczach szybkomocujących.

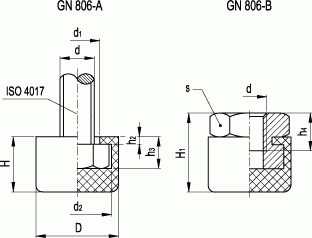

| Produkt | d%1% | d%2% | d%3% | d%4% | h%1% | h2 | A/F | t%1% | t2 | t%3%min. |
 | 11* | M 4 | 5.5 | 8.2 | 6.5 | - | - | 1 | 4 | - |
 | 12 | M 5 | 7 | 9.3 | 8 | 11 | 10 | 1.5 | 5.3 | 6 |
 | 15 | M 6 | 8.5 | 11.5 | 10 | - | - | 2 | 6 | - |
 | 15 | M 6 | 8.5 | 11.5 | 10 | 14 | 12 | 2 | 6 | 7 |
 | 19 | M 8 | 11 | 15 | 13 | - | - | 2 | 7.5 | - |
 | 19 | M 8 | 11 | 15 | 13 | 18 | 16 | 2 | 7.5 | 8.5 |
 | 24 | M 10 | 13 | 20 | 16 | - | - | 2.2 | 9.2 | - |
 | 24 | M 10 | 13 | 20 | 16 | 23.5 | 21 | 2.2 | 9.2 | 10 |
 | 26 | M 12 | 16 | 22 | 19 | - | - | 2.5 | 10.5 | - |
 | 26 | M 12 | 16 | 22 | 19 | 26 | 22 | 2.5 | 10.5 | 12 |
 | 12 | M 5 | 7 | 9.3 | 8 | - | - | 1.5 | 5.3 | - |
