Śruby dociskowe GN 809
Stal ocynkowana, pasywowana na niebiesko.
Właściwości i zastosowania
Dociski GN 809 zostały skonstruowane do stoswania z różnymi dociskaczami z pełnym (nie rozwidlonym)ramieniem.
Docisk może być przesuwany na całej długości ramienia i posiada regulowaną wysokość. Po osiągnięciu żądanej pozycji, należy zablokować docisk za pomocą śruby.
Gwint d2 służy do mocowania śrub dociskowych, matryc i innych urządzeń.

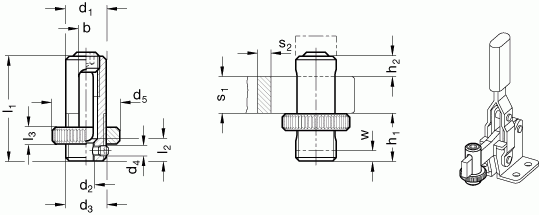

| Produkt | d%1% | d%2% | b | d%3% | d%4% | d5 | h%1%maks. | h%1%min. | h%2%maks. | h%2%min. | l1 | l%2% | l3 | s%1% | s%2% | w | Dla dociskaczy GN860 GN862 GN862.1 | GN810 GN810.1 | GN820 GN820.1 GN820.3 GN820.4 | GN812 GN812.1 |
 | 12 | M 5 | 4.2 | M 12 x 1.5 | M 3 | 20 | 14 | 8 | 12 | 6 | 31 | 6 | 5 | 11 | 4 | 3 | 70 | 75 | 75 | - |
 | 16 | M 6 | 5.3 | M 16 x 1.5 | M 4 | 22 | 16 (18)* | 10 | 16 | 8 | 40 | 10 | 5.5 | 16 (14)* | 5 | 4 | 125 | 130 | 130 | - |
 | 18 | M 8 | 6.3 | M 18 x 1.5 | M 4 | 24 | 23 (24)** | 13 | 20 | 10 | 51 | 13 | 6 | 18 (17)** | 6 | 5 | 200 | 230 | 230 | 200 |
 | 20 | M 8 | 7.3 | M 20 x 1.5 | M 5 | 27 | 25 | 15 | 20 | 10 | 57 | 15 | 7 | 22 | 7 | 5 | - | 330 | 355 | - |
 | 22 | M 10 | 8.3 | M 22 x 1.5 | M 5 | 30 | 28 | 16 | 24 | 12 | 60 | 16 | 8 | 20 | 8 | 5 | 300 | - | - | 300 |
