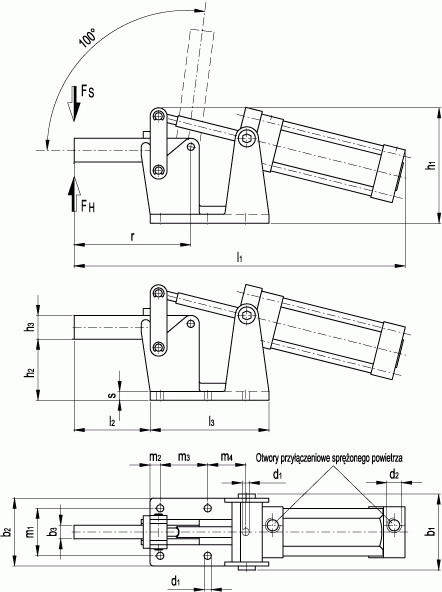

Dociskacze pneumatyczne GN 861
Oksydowany na czarno odlew kokilowy.
- Wykonanie EP: ramię dociskowe pełne.
- Wykonanie EP-M: ramię dociskowe pełne z tłokiem magnetycznym.
Stal spawalna ocynkowana na niebiesko.
SworznieStal hartowana.
Siłownik dwustronnego działaniaZ regulowanym tłumieniem maksymalne ciśnienie do 6 bar.
Właściwości i zastosowanie
Wszelkie części ruchome specjalnie przesmarowane.
Dociskacze pneumatyczne GN 861 są tak skonstruowane, że łatwo je rozebrać. Sworznie zabezpieczane są sprężystymi pierścieniami osadczymi.
Dzięki temu ramię można dodatkowo obrobić, dostosowywując do indywidualnych potrzeb.
Wyłączniki zbliżeniowe GN 896.3 zamocowane na cylindrze siłownika dociskacza GN 861 typ M (tłok magnetyczny) emitują impuls elektryczny w określonym (nastawialnym) położeniu. Szczegóły patrz GN 896.3Aby zachować długą żywotność mechanizmu i siłownika, ciśnienie robocze nie powinno przekraczać 6 bar, a instalacja sprężonego powietrza powinna posiadać uzdatniacz powietrza.
| Produkt | Rozmiar | F%H% w N | F%S%wN | b%1% | b2 | b3 | d%1% | d%2% | h2 | h3 | m1 | m2 | m3 | m%4% | s |
 | 1000 | 10000 | 2500 | 102 | 90 | 20 | 10.5 | G 1/4 | 80 | 25 | 65 | 12.5 | 65 | 48 | 13 |
 | 2000 | 20000 | 3600 | 112 | 100 | 20 | 10.5 | G 3/8 | 90 | 35 | 70 | 15 | 70 | 56 | 13 |
