Dociskacze pneumatyczne GN 862
Stal hartowana C10, ocynkowana na niebiesko.
- Wykonanie EPV3: ramię dociskowe pełne.
- Wykonanie APV3: rozwidlone ramię.
Obie wersje mogą być wyposażone w tłok magnetyczny (typ EPV3-M lub
APV3-M).
Stal hartowana.
Tuleje przegubówStal hartowana.
Sworznie siłownikaStal hartowana.
Siłownik dwustronnego działaniaZ regulowanym tłumieniem maksymalne ciśnienie do 6 bar.
Właściwości i zastosowania
Wszelkie części ruchome specjalnie przesmarowane.
Dociski pneumatyczne GN 862 zostały tak zaprojektowane, że można je montować w dwóch różnych płaszczyznach. Wyłączniki zbliżeniowe GN 896.2 zamocowane na cylindrze siłownika dociskacza GN 862 typ M (tłok magnetyczny) emitują impuls elektryczny w określonym (nastawialnym) położeniu.
Dalsze szczegóły patrz GN 896.2.
Aby zachować długą żywotność mechanizmu i siłownika, ciśnienie robocze nie powinno przekraczać 6 bar, a instalacja sprężonego powietrza powinna być wyposażona w uzdatniacz powietrza.

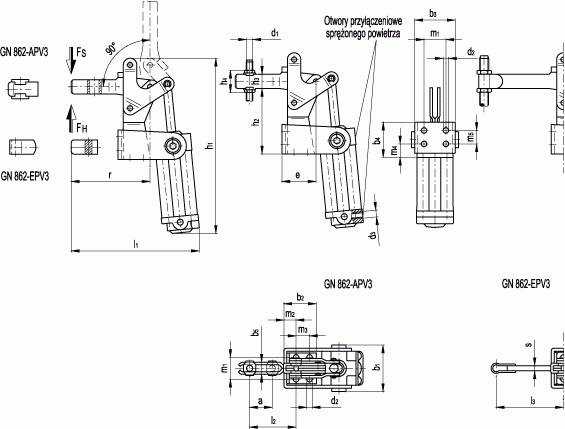

| Produkt | Rozmiar | F%H% w N | F%S%wN | b%1% | b2 | b3 | b%4% | b%5% | d%1% | d%2% | d%3% | e | h2 | h3 | h4 | h5 | l%3%maks. | l%4% | m1 | m2 | m3 | m%4% | m%5% | s | w |
 | 300 | 2400 | 1050 | 68.5 | 53 | 60.5 | 50 | - | M10 | 8.5 | G 1/4 | 50.5 | 108 | 20 | - | - | 104 | - | - | 16.5 | 28 | 12 | 30 | 8 | - |
 | 300 | 2400 | 1050 | 68.5 | 53 | 60.5 | 50 | - | M 10 | 8.5 | G 1/4 | 50.5 | 108 | 20 | - | - | 104 | - | - | 16.5 | 28 | 12 | 30 | 8 | - |
 | 200 | 1600 | 970 | 59.5 | 38.5 | 51 | 35 | - | M8 | 6.5 | G 1/8 | 39.5 | 78 | 17 | - | - | 80 | - | - | 14.5 | 16 | 11 | 16 | 6 | - |
 | 200 | 1600 | 970 | 59.5 | 38.5 | 51 | 35 | - | M 8 | 6.5 | G 1/8 | 39.5 | 78 | 17 | - | - | 80 | - | - | 14.5 | 16 | 11 | 16 | 6 | - |
 | 300 | 2400 | 1050 | 68.5 | 53 | 60.5 | 50 | 10.3 | M10 | 8.5 | G 1/4 | 50.5 | 108 | 20 | - | - | - | - | 30 | 16.5 | 28 | 12 | 30 | - | - |
 | 300 | 2400 | 1050 | 68.5 | 53 | 60.5 | 50 | 10.3 | M 10 | 8.5 | G 1/4 | 50.5 | 108 | 20 | - | - | - | - | 30 | 16.5 | 28 | 12 | 30 | - | - |
 | 200 | 1600 | 970 | 59.5 | 38.5 | 51 | 35 | 8.5 | M8 | 6.5 | G 1/8 | 39.5 | 78 | 17 | - | - | - | - | 26 | 14.5 | 16 | 11 | 16 | - | - |
 | 200 | 1600 | 970 | 59.5 | 38.5 | 51 | 35 | 8.5 | M 8 | 6.5 | G 1/8 | 39.5 | 78 | 17 | - | - | - | - | 26 | 14.5 | 16 | 11 | 16 | - | - |
 | 200 | 1600 | 970 | 59.5 | 38.5 | 51 | 35 | 8.5 | M 8 | 6.5 | G 1/8 | 39.5 | 78 | 17 | 29 | 54 | - | 68 | 26 | 14.5 | 16 | 11 | 16 | - | 21 |
 | 200 | 1600 | 970 | 59.5 | 38.5 | 51 | 35 | 8.5 | M8 | 6.5 | G 1/8 | 39.5 | 78 | 17 | 29 | 54 | - | 68 | 26 | 14.5 | 16 | 11 | 16 | - | 21 |
 | 300 | 2400 | 1050 | 68.5 | 53 | 60.5 | 50 | 10.3 | M 10 | 8.5 | G 1/4 | 50.5 | 108 | 20 | 35 | 79.5 | - | 77 | 30 | 16.5 | 28 | 12 | 30 | - | 21 |
 | 300 | 2400 | 1050 | 68.5 | 53 | 60.5 | 50 | 10.3 | M10 | 8.5 | G 1/4 | 50.5 | 108 | 20 | 35 | 79.5 | - | 77 | 30 | 16.5 | 28 | 12 | 30 | - | 21 |
 | 230 | 2200 | 1260 | 58 | 38 | 46 | 51 | 8.5 | M8 | 6.5 | G 1/8 | 41.5 | 87 | 18 | 26 | 14 | 16 | 11 | 16 | ||||||
