Uchwyty GN 869.1 do śrub dociskowych
Materiał
Stal C45 oksydowana na czarno.
Części w komplecie
Śruby z gniazdem sześciokątnym DIN 912 i tuleje GN 870.
Śruby zaciskowe
- Wykonanie E: dla jednej śruby dociskowej.
- Wykonanie Z: dla dwóch śrub dociskowych.
Właściwości i zastosowania
Uchwyty śrub dociskowych GN 869.1 zostały zaprojektowane do użycia z dociskaczami pneumatycznymi GN 865.
Uchwyty z otworami pod dwie śruby dociskowe (wykonanie Z) znajdują zastosowanie w aplikacjach, gdzie wymagane jest bardzo sztywne dociśnięcie metalowego materiału. Jako elementy dociskowe stosowane są zazwyczaj wkręty dociskowe z kulką rowkowaną GN 605.

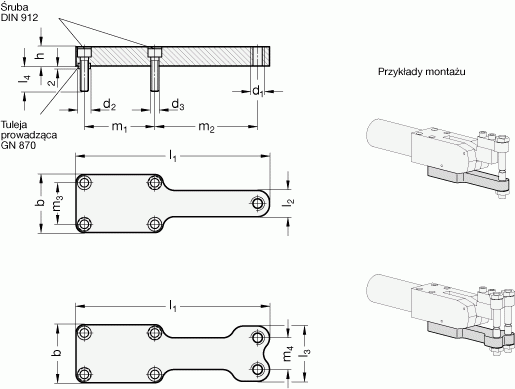

| Produkt | b | d%1% | d%2%H8/h6 | d%3% | h | l1 | l%2% | l3 | l%4% | m1 | m2 | m3 | m%4% |
