Dociskacze pneumatyczne GN 863
Oksydowany na czarno odlew kokilowy.
Elementy metaloweStal spawalna ocynkowana na niebiesko.
SworznieStal hartowana.
Siłownik dwustronnego działaniaZ regulowanym tłumieniem maksymalne ciśnienie do 6 bar.
Właściwości i zastosowanie
Wszelkie części ruchome specjalnie przesmarowane.
Dociskacze pneumatyczne GN 863 są tak skonstruowane, że łatwo je rozebrać. Sworznie zabezpieczane są pierścieniami osadczymi.
Dzięki temu ramię można dodatkowo obrobić, dostosowywując do indywidualnych potrzeb.
Wyłączniki zbliżeniowe GN 896.3 zamocowane na cylindrze siłownika dociskacza GN 863 typ M (tłok magnetyczny) emitują impuls elektryczny w określonym (nastawialnym) położeniu. Szczegóły patrz GN 896.3.
Aby zachować długą żywotność mechanizmu i siłownika, ciśnienie robocze
nie powinno przekraczać 6 bar, a instalacja sprężonego powietrza powinna być wyposażona w uzdatniacz powietrza.

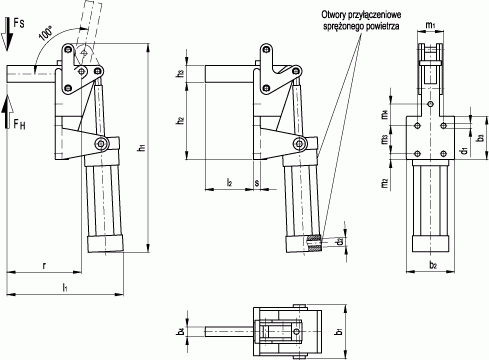

| Produkt | Rozmiar | F%H% w N | F%S%wN | b2 | b3 | b%4% | d%1% | d%2% | h2 | h3 | m1 | m2 | m3 | m%4% | r | s |
 | 2000 | 20000 | 5600 | 100 | 90 | 20 | 12.5 | G 3/8 | 161 | 35 | 54 | 12.5 | 58 | 45 | 168.5 | 14 |
 | 1000 | 10000 | 3250 | 90 | 80 | 20 | 10.5 | G 1/4 | 132.5 | 25 | 50 | 12.5 | 50 | - | 144 | 13 |
