Stopy z tłumieniem wibracji LW.A

Podstawa
Stal ocynkowana.
Dysk antywibracyjny
Guma naturalna NR, twardość wg. Shore'a A 80, kolor czarny, powierzchnia matowa.
Płyta poziomująca
Stal ocynkowana.
Pierścień uszczelniający
OR z gumy syntetycznej NBR.
Trzpień gwintowany
Stal ocynkowana, dostarczany niezamontowany.
Nakrętka i podkładka
Stal ocynkowana.
Instrukcja montażu
- Wsunąć podstawę wibroizolatora z płytą poziomującą pod maszynę
- przez otwór w korpusie maszyny włożyć gwintowany trzpień
- wkręcać trzpień w płytę poziomującą wibroizolatora do momentu wypoziomowania maszyny
- zablokować ustaloną pozycję nakrętką kontrującą.
Właściwości i zastosowania
Wibroizolatory firmy ELESA zostały zaprojektowane w celu tłumienia wibracji, uderzeń i hałasu powstających na skutek ruchu elementów lub niewyważenia układów wibrujących w maszynach i urządzeniach mogących powodować:
- nieprawidłowe działanie i zmniejszenie trwałości maszyn
- uszkodzenie zdrowia osób obsługujących
- hałas.
Dane Techniczne i wskazówki doboru
1. Dane Podstawowe:
Wymagane:
- częstotliwość zakłóceń: częstotliwość drgań maszyny (urządzenia), wartość ta zazwyczaj odpowiada prędkości obrotowej silnika [obr/min]
- obciążenie statyczne pojedynczego wibroizolatora [N]
- wymagany zakres (stopień) tłumienia drgań [%]
Wyznaczane:
- ugięcie elementu antywibracyjnego [mm] pod wpływem zadanego obciążenia statycznego (ugięcie statyczne)
-sztywność: wyznaczana na podstawie obciążenia wywołującego ugięcie elementu antywibracyjnego o 1 mm [N/mm]
2. Sposób doboru wibroizolatora:
- wyznaczyć statyczne ugięcie elementu wibroizolacyjnego [mm] - zestawiając (na Diagramu) częstotliwość zakłóceń z wymaganym zakresem tłumienia drgań
- wyznaczyć wymaganą sztywność wibroizolatora - dzieląc obciążenie statyczne pojedynczego wibroizolatora przez wartość ugięcia statycznego
- dobrać wibroizolator zestawiając wymaganą sztywność z wartościami podanymi w tabeli (należy wybrać najbliższą NIŻSZĄ wartość od wyznaczonej).
3. Sprawdzenie:
- rzeczywistą wartość ugięcia dobranego wibroizolatora dla danego obciążenia statycznego odczytuje się z wykresu 2
- rzeczywistą wartość stopnia tłumienia wibroizolatora określa punkt przecięcia wartości częstotliwości drgań i rzeczywistej wartości ugięcia (Diagram)
- porównanie otrzymanej wartości stopnia tłumienia z wartością wymaganą.
4. Przykład doboru:
Dane podstawowe:
- częstotliwość zakłóceń 3000 [obr/min]
- obciążenie pojedynczego wibroizolatora 4000 [N]
- wymagany stopień tłumienia 80%
Dane wyznaczane:
- wymagane ugięcie elementu antywibracyjnego dla częstotliwości zakłóceń 3000 [obr/min] i wymaganego stopnia tłumienia 80% = 0,6 [mm] (patrz wykres 1)
- wymagana sztywność wibroizolatora = obciążenie wibroizolatora/wymagane ugięcie = 4000 [N] / 0,6 mm = 6666 [N/mm]
Dobór wibroizolatora:
- wyznaczona wartość sztywności (6666 [N/mm]) w zestawieniu z tabelą wartości zawiera sie pomiędzy LW.A 120 (4000 [N/mm]) i LW.A 160 (9000 [N/mm]). Zgodnie ze wcześniejszymi wskazówkami dobieramy wibroizolator z najbliższą MNIEJSZĄ wartością sztywności, czyli LW.A 120.
Sprawdzenie
-wartość ugięcia dla wibroizolatora LW.A 120 (przy obciążeniu statycznym równym 4000 [N/mm] wynosi 1 [mm] (patrz wykresu 2)
-zestawiając (na wykresie 1) otrzymaną wartość ugięcia z częstotliwością zakłóceń równą 3000 [obr/min] otrzymujemy rzeczywistą wartość stopnia tłumienia równą 90%.
Taka wartość stopnia tłumienia jest nawet wyższa niż wymagana, co potwierdza poprawność doboru.

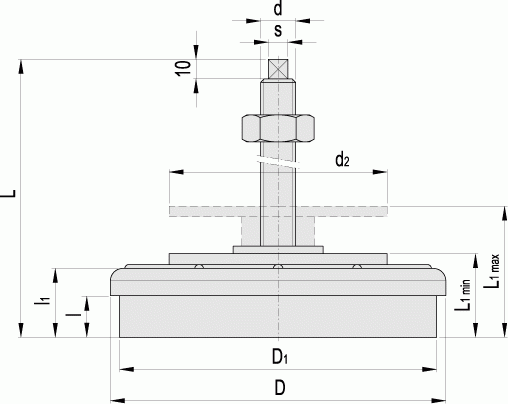

Produkt | D | d | D%1% | L | l | l1 | d%2% | s |
LW.A-80-M12X1.25X120 | 80 | M12x1.25 | 72 | 133 | 18.5 | 32 | 60 | 7x7 |
LW.A-120-M16X1.5X130 | 120 | M16x1.5 | 109 | 144 | 23 | 36.5 | 80 | 9x9 |
LW.A-160-M20X1.5X170 | 160 | M20x1.5 | 150 | 188 | 29 | 43.5 | 130 | 12x12 |
LW.A-200-M20X1.5X170 | 200 | M20x1.5 | 186 | 198 | 36 | 54.5 | 130 | 12x12 |
