Uchwyty GN 559
Wykonania

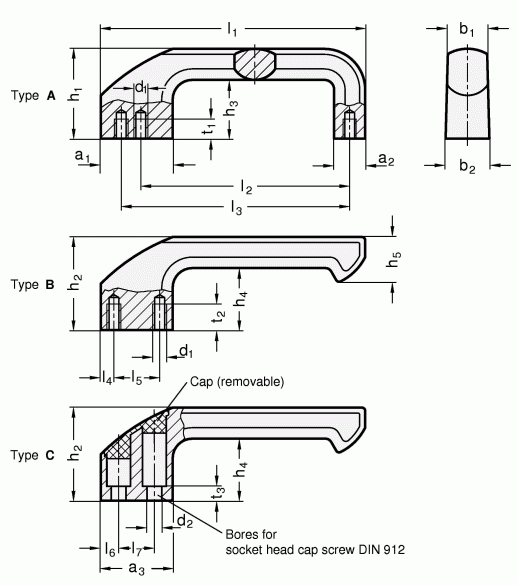

Typ A: zamknięty
Typ B: otwarty, mocowanie od tyłu (otwory gwintowane, nieprzelotowe)
Typ C: otwarty, mocowanie od przodu
Aluminium
Pokryte żywicą epoksydową
kolor czarny RAL 9005, wykończenie matowe SW
kolor srebrny RAL 9006, wykończenie matowe SR
Zaślepka (typ C)
Tworzywo
kolor czarny dla wersji SW
kolor jasnoszary dla wersji SR
Informacje
Uchwyty GN 559 charakteryzują się nowoczesnym i ergonomicznym kształtem. Podczas pracy, kciuk spoczywa na ukośnej powierzchni, co daje pewniejszy i bezpieczniejszy chwyt. Konstrukcja uchwytu w wersji otwartej daje szeroki dostęp do niego.
Uchwyty GN 559 charakteryzują się dużą sztywnością. Są one mocowane przy pomocy dwóch śrub M8, przy czym typ A uwzględnia dwa alternatywne rozstawy otworów (l2 lub l3)
| Produkt | Długość całkowita L [mm] | Rozstaw otworów f [mm] | Gwint | Długość gwintu t [mm] | Wysokość h [mm] | Część chwytna h3 [mm] | Wysokość wnęki h1 [mm] | Szerokość rękojeści b1 [mm] | Średnica owalu b [mm] | Średnica owalu a [mm] | Średnica owalu a2 [mm] | Odległość brzegowa l3 [mm] | Średnica otworu d2 [mm] | Wysokość gniazda h2 [mm] | Rozstaw otworów f1 [mm] | Wykonanie | kolor | Materiał | Typ |
