Uchwyty bezpieczne z etykietą GN 430.1
Profil aluminiowy
- Wersja SW: kolor czarny RAL 9005, matowy, pokryty żywicą epoksydową.
- Werjsa EL: anodowany, kolor naturalny, matowy.
Zaślepki
Technopolimer na bazie poliamidu (PA), kolor czarno-szary.
Wyżłobienie wyposażone w:
- pasek papieru o gramaturze 200g/m2 biały, odporny na starzenie
- przezroczysta taśma PVH
- Pasek papieru może być również wykorzystany jako podłoże pod zwykłą taśmę literową o szerokości mniejszej niż 18 mm.
Akcesoria na życzenie (dla odpowiednich ilości)
- pojedynczy papier
- paski
Właściwości i zastosowanie
Uchwyt GN 430.1 może pełnić funkcję uchwytu "bezpiecznego". Uniemożliwia przytrzaśnięcie palców przy mocowaniu w drzwiach (osłonach) dwuskrzydłowych. Może też służyć jako uchwyt do szuflad.
Specjalnie zaprojektowany profil aluminiowy korpusu posiada rowek mocujący wzdłuż całej powierzchni podstawy. Umożliwia to mocowanie uchwytu dowolną ilością wkrętów M6 i przy dowolnym rozstawie (w ramach zakresu l2).
Długości specjalne są łatwe w realizacji ponieważ uchwyt ten nie potrzebuje dodatkowej obrobki po zamontowaniu.
W wersji z etykietą, zaślepka jest montowana z jednej strony tak by papier lub taśma z napisem mogła być wsunięta w wyżłobienie.
Pasek papieru może być zastosowany w szerokościach poniżej 18 mm.
Pojedyncze paski papieru / taśmy dostępne na życzenie.
Instrukcja montażu / przykład zastosowania
- Maksymalne obciążenie: 400 N.
- Maksymalny moment obrotowy: 4 Nm.
- Minimalna głębokość wkręcenia śrub: 10 mm (dla każdego kompletu).

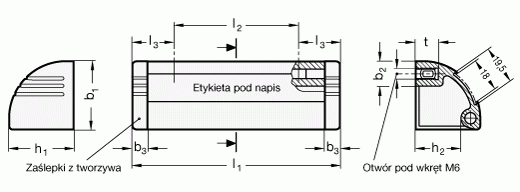

| Produkt | Długość całkowita L [mm] | Rozstaw otworów f [mm] | Gwint | Długość gwintu t [mm] | Wysokość h [mm] | Długość wysunięcia l [mm] | Wysokość wnęki h1 [mm] | Szerokość wspornika b1 [mm] | Grubość ścianki b2 [mm] | Odległość brzegowa l3 [mm] | Materiał | kolor | Kolor zaślepki | Wykonanie |
 | 110 | 66 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 110 | 66 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 130 | 86 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 130 | 86 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 150 | 106 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 150 | 106 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 200 | 156 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 200 | 156 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 250 | 206 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 250 | 206 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 300 | 256 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 300 | 256 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 400 | 356 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 400 | 356 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
 | 500 | 456 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | czarny - SW | szaro-czarny | Etykieta pod napis |
 | 500 | 456 | M 6 | 12 | 34 | 36 | 24 | 13 | 8 | 22 | aluminium | naturalny - EL | szaro-czarny | Etykieta pod napis |
