Uchwyty GN 728
Materiał
Ciśnieniowy odlew aluminiowy.
- Wykonanie BL: naturalne aluminium, bez dodatkowego wykończenia powierzchni.
- Wykonanie SW: pokryty żywicą epoksydową, kolor czarny RAL 9005, wykończony na mat.
Montaż
- Wykonanie A: mocowanie od tyłu, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od przodu, otwory przelotowe dla śrub z łbem cylindrycznym, DIN 912.
Właściwości i zastosowanie

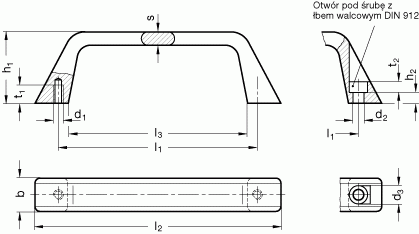

Odległość między otworami montażowymi w uchwycie typu A i B jest identyczna. Dwa typy uchwytów można zatem mocować w pary, patrz Rys. 1.
| Produkt | Rozstaw otworów f [mm] | Szerokość wewnętrzna b [mm] | Długość całkowita L [mm] | Długość wewnętrzna l1 [mm] | Wysokość h [mm] | Gwint | Długość gwintu t [mm] | Średnica otworu d2 [mm] | Otwór przelotowy h1 [mm] | Wysokość gniazda h2 [mm] | Grubość s[mm] | kolor | Materiał | Typ |
 | 120 | 27 | 147 | 108 | 42.5 | brak | otwór przelotowy | 6.4 | 6.5 | 6.5 | 8 | czarny - SW | Aluminium - AL | mocowanie od przodu |
 | 120 | 27 | 147 | 108 | 42.5 | M6 | 10 | otwór gwintowany | brak | otwory nieprzelotowe | 8 | bez powłoki - BL | Aluminium - AL | mocowane od tyłu |
 | 120 | 27 | 147 | 108 | 42.5 | M6 | 10 | otwór gwintowany | brak | otwory nieprzelotowe | 8 | czarny - SW | Aluminium - AL | mocowane od tyłu |
 | 120 | 27 | 147 | 108 | 42.5 | M6 | 10 | otwór gwintowany | brak | otwory nieprzelotowe | 8 | srebrny - SR | Aluminium - AL | mocowane od tyłu |
 | 120 | 27 | 147 | 108 | 42.5 | brak | otwór przelotowy | 6.4 | 6.5 | 6.5 | 8 | bez powłoki - BL | Aluminium - AL | mocowanie od przodu |
 | 120 | 27 | 147 | 108 | 42.5 | brak | otwór przelotowy | 6.4 | 6.5 | 6.5 | 8 | srebrny - SR | Aluminium - AL | mocowanie od przodu |
 | 180 | 27 | 214 | 165 | 47.5 | M8 | 12 | otwór gwintowany | brak | otwory nieprzelotowe | 10 | bez powłoki - BL | Aluminium - AL | mocowane od tyłu |
 | 180 | 27 | 214 | 165 | 47.5 | M8 | 12 | otwór gwintowany | brak | otwory nieprzelotowe | 10 | czarny - SW | Aluminium - AL | mocowane od tyłu |
 | 180 | 27 | 214 | 165 | 47.5 | M8 | 12 | otwór gwintowany | brak | otwory nieprzelotowe | 10 | srebrny - SR | Aluminium - AL | mocowane od tyłu |
 | 180 | 27 | 214 | 165 | 47.5 | brak | otwór przelotowy | 8.4 | 8.5 | 7.5 | 10 | bez powłoki - BL | Aluminium - AL | mocowanie od przodu |
 | 180 | 27 | 214 | 165 | 47.5 | brak | otwór przelotowy | 8.4 | 8.5 | 7.5 | 10 | czarny - SW | Aluminium - AL | mocowanie od przodu |
 | 180 | 27 | 214 | 165 | 47.5 | brak | otwór przelotowy | 8.4 | 8.5 | 7.5 | 10 | srebrny - SR | Aluminium - AL | mocowanie od przodu |
