Zestawy montażowe GN 181
Specyfikacja
Odlew cynku
Pokryte żywicą epoksydową
- kolor czarny RAL 9005, wykończenie matowe SW
- kolor srebrny RAL 9006, wykończenie matowe SR
Śruby z łbem stożkowym
DIN 7991
Stal ocynkowana, pasywacja niebieska.
Informacje

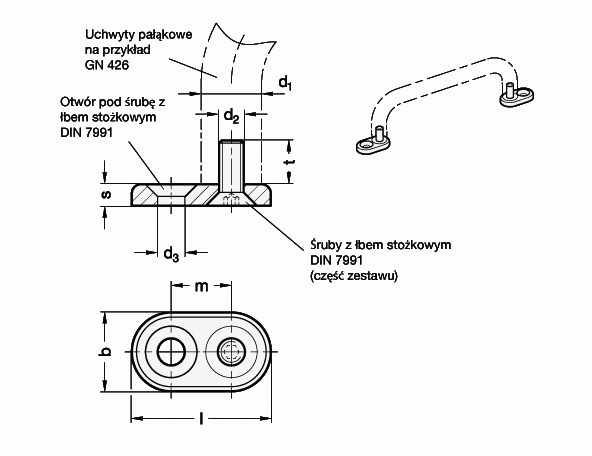

Zestawy montażowe GN 181, pozwalają montować uchwyty, uchwyty pałąkowe oraz uchwyty rurowe wyposażone w wewnętrzne otwory gwintowane, od przodu (od strony operatora). Rozstaw płyt montażowych może być regulowany poprzez przesunięcie ich na boki.
Zestaw skład się z dwóch płyt oraz dwóch śrub z łbem stożkowym.
| Produkt | Średnica uchwytu d1 [mm] | Gwint | Długość gwintu t [mm] | Szerokość płyty b [mm] | Długość płyty l [mm] | średnica otworu d3 [mm] | Rozstaw otworów f [mm] | Grubość ścianki s [mm] | Śruba DIN 7991 | kolor | Materiał |
 | 8 | M4 | 7 | 10 | 20 | 4 | 10 | 3 | M4x10 | czarny - SW | Odlew z cynku |
 | 8 | M4 | 7 | 10 | 20 | 4 | 10 | 3 | M4x10 | srebrny - SR | Odlew z cynku |
 | 10 | M5 | 8 | 12 | 24 | 5 | 12 | 4 | M5x12 | czarny - SW | Odlew z cynku |
 | 10 | M5 | 8 | 12 | 24 | 5 | 12 | 4 | M5x12 | srebrny - SR | Odlew z cynku |
 | 12 | M6 | 9.5 | 15 | 30 | 6 | 15 | 4.5 | M6x14 | czarny - SW | Odlew z cynku |
 | 12 | M6 | 9.5 | 15 | 30 | 6 | 15 | 4.5 | M6x14 | srebrny - SR | Odlew z cynku |
 | 16 | M6 | 9.5 | 18 | 34 | 6 | 16 | 4.5 | M6x14 | czarny - SW | Odlew z cynku |
 | 16 | M6 | 9.5 | 18 | 34 | 6 | 16 | 4.5 | M6x14 | srebrny - SR | Odlew z cynku |
 | 20 | M6 | 9.5 | 22 | 40 | 6 | 18 | 4.5 | M6x14 | czarny - SW | Odlew z cynku |
 | 20 | M6 | 9.5 | 22 | 40 | 6 | 18 | 4.5 | M6x14 | srebrny - SR | Odlew z cynku |
 | 20 | M8 | 12 | 22 | 42 | 8 | 20 | 6 | M8x18 | czarny - SW | Odlew z cynku |
 | 20 | M8 | 12 | 22 | 42 | 8 | 20 | 6 | M8x18 | srebrny - SR | Odlew z cynku |
 | 26 | M8 | 12 | 28 | 52 | 8 | 24 | 6 | M8x18 | czarny - SW | Odlew z cynku |
 | 26 | M8 | 12 | 28 | 52 | 8 | 24 | 6 | M8x18 | srebrny - SR | Odlew z cynku |
 | 28 | M10 | 13.5 | 30 | 56 | 10 | 26 | 6.5 | M10x20 | czarny - SW | Odlew z cynku |
 | 28 | M10 | 13.5 | 30 | 56 | 10 | 26 | 6.5 | M10x20 | srebrny - SR | Odlew z cynku |
