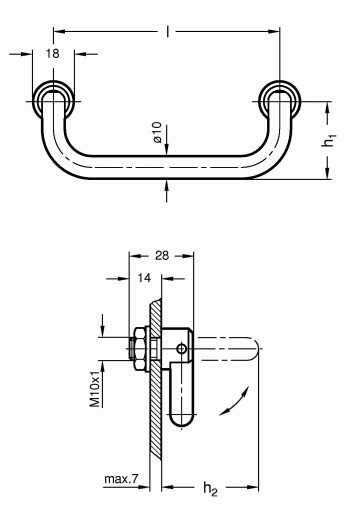

Uchwyty składane GN 425.2
Materiał
Pręt ze stali chromowanej o przekroju okrągłym CR: stal, powierzchnia chromowana.
Montaż
Mocowanie od tyłu za pomocą dwóch sześciokątnych nakrętek ISO 8675-M10x1 i podkładek DIN 125 ze stali cynkowanej.
Sprężyna pozycjonująca
Zatrzymuje uchwyt w pozycji otwarcia i zamknięcia.
Właściwości
Uchwyt składany GN 425.2 jest szczególnie przydatny wszędzie tam, gdzie elementy zewnętrznej zabudowy nie mogą odstawać z powodu ograniczonej przestrzeni.
| Produkt | Średnica uchwytu d1 [mm] | Rozstaw otworów f [mm] | Gwint | Wysokość h [mm] | Średnica podkładki d3 [mm] | Promień r | Grubość s[mm] | Wystawa zewnętrzna h3 [mm] | Wystawa wewnętrzna h4 [mm] | Zakres obrotu h2 [mm] | kolor | Materiał |
 | 10 | 180+ -0.25 | M10 | 34 | 18 | 12 | 6 | 14 | 14 | 43 | chromowane - CR | stal - ST |
 | 10 | 100+ -0.25 | M10 | 34 | 18 | 12 | 6 | 14 | 14 | 43 | chromowane - CR | stal - ST |
 | 10 | 120 + -0.5 | M10 | 34 | 18 | 12 | 6 | 14 | 14 | 43 | chromowane - CR | stal - ST |
