Uchwyty odgięte GN 426.1
Materiał
- Pręt aluminiowy dla Ø 20 mm.
- Rura aluminiowa, grubość ścianki 4 mm dla Ø 28 mm.
- Pokryte żywicą epoksydową.
Kolor
- Wersja BL: naturalne aluminium.
- Wersja SW: kolor czarny RAL 9005, pokryty warstwą żywicy epoksydowej, wykończony na mat.
- Wersja SR: kolor srebrny RAL 9006, pokryty warstwą żywicy epoksydowej, wykończony na mat.
Montaż
- Otwory gwintowane nieprzelotowe w pręcie Ø 20 mm.
- Otwory gwintowane przelotowe w rurze Ø 28 mm.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
Inne długości i kolory.
Informacje
Uchwyty odgięte GN 426.1 o średnicy 20, produkowane są z pełnych prętów aluminiowych. Średnica 28, aluminiowy profil rurowy z zamontowanymi tulejami z otworami gwintowanymi. Proces produkcji tych uchwytów (gięcie) pozwala na wytwarzanie specjalnych długości w stosunkowo małych ilościach.

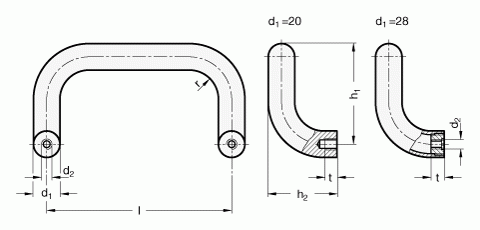

| Produkt | Średnica uchwytu d1 [mm] | Rozstaw otworów f [mm] | Gwint | Długość gwintu t [mm] | Wysokość h [mm] | Wystawa zewnętrzna h3 [mm] | Promień r | kolor | Materiał |
 | 20 | 200±0.25 | M8 | 15 | 68 | 105 | 22 | czarny - SW | aluminium |
 | 20 | 200±0.25 | M 8 | 15 | 68 | 105 | 22 | szary - SR | aluminium |
 | 20 | 200±0.25 | M 8 | 15 | 68 | 105 | 22 | bez powłoki - BL | aluminium |
 | 20 | 300±0.25 | M 8 | 15 | 68 | 105 | 22 | czarny - SW | aluminium |
 | 20 | 300±0.25 | M 8 | 15 | 68 | 105 | 22 | szary - SR | aluminium |
 | 20 | 300±0.25 | M 8 | 15 | 68 | 105 | 22 | bez powłoki - BL | aluminium |
 | 28 | 250±0.25 | M 10 | 15 | 78 | 125 | 32 | czarny - SW | aluminium |
 | 28 | 250±0.25 | M 10 | 15 | 78 | 125 | 32 | szary - SR | aluminium |
 | 28 | 250±0.25 | M 10 | 15 | 78 | 125 | 32 | bez powłoki - BL | aluminium |
 | 28 | 350±0.25 | M 10 | 15 | 78 | 125 | 32 | czarny - SW | aluminium |
 | 28 | 350±0.25 | M 10 | 15 | 78 | 125 | 32 | szary - SR | aluminium |
 | 28 | 350±0.25 | M 10 | 15 | 78 | 125 | 32 | bez powłoki - BL | aluminium |
 | 28 | 500±0.25 | M 10 | 15 | 78 | 125 | 32 | czarny - SW | aluminium |
 | 28 | 500±0.25 | M 10 | 15 | 78 | 125 | 32 | szary - SR | aluminium |
 | 28 | 500±0.25 | M 10 | 15 | 78 | 125 | 32 | bez powłoki - BL | aluminium |
