Uchwyty GN 426.5

Materiał
Rura ze stali nierdzewnej AISI 304, grubość ścianki 2 mm, kulowana na mat.
Montaż
Tuleje ze stali nierdzewnej AISI 303 zamontowane wewnątrz rury.
- Wykonanie A: mocowanie od tyłu, otwór gwintowany przelotowy.
- Wykonanie B: mocowanie od przodu, poprzez gwintowany sworzeń mocowany w uchwycie za pomocą wkrętu dociskowego.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
- Inne długości.
Właściwości i zastosowanie
Stal nierdzewna AISI 304, dzięki wysokiej odporności na korozję, pozwala stosować te uchwyty w maszynach i urządzeniach pracujących w obszarach gdzie przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymagają użycia materiałów odpornych na korozję.
Informacje
Uchwyty rurowe ze stali nierdzewnej model GN 426.5 mogą być mocowane od tyłu (typ A) lub od przodu (typ B). W drugim przypadku najpierw wkręcamy tuleję z trzpieniem gwintowanym a następnie nakładamy uchwyt i zabezpieczamy go wkrętem dociskowym. Zastosowanie obu metod montażu pozwala na mocowanie uchwytów w pary. Taki sposób montażu może być zastosowany np: na drzwiach (obustronny uchwyt). Montaż może wymagać modyfikacji długości trzpienia gwintowanego l2. Proces produkcji tych uchwytów (gięcie) pozwala na wytwarzanie specjalnych długości w stosunkowo małych ilościach.

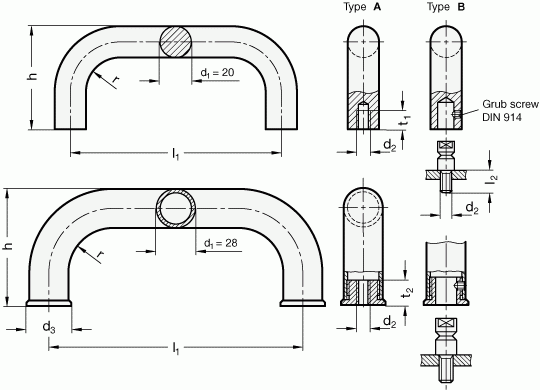

Produkt | Średnica uchwytu d1 [mm] | Rozstaw otworów f [mm] | Gwint | Długość gwintu t [mm] | Promień r | Wysokość h [mm] | Średnica podkładki d3 [mm] | Długość sworznia l [mm] | Kolor | Materiał | Typ |
GN 426.5-20-200-A | 20 | 200+ -0.5 | M 8 | 15 | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-20-250-A | 20 | 250+ -0.5 | M 8 | 15 | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-20-300-A | 20 | 300+ -0.5 | M 8 | 15 | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-20-350-A | 20 | 350+ -0.5 | M 8 | 15 | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-28-250-A | 28 | 250+ -0.5 | M 10 | 17 | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-28-300-A | 28 | 300+ -0.5 | M 10 | 17 | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-28-350-A | 28 | 350+ -0.5 | M 10 | 17 | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-28-400-A | 28 | 400+ -0.5 | M 10 | 17 | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ A: mocowanie od tyłu |
GN 426.5-20-200-B | 20 | 200+ -0.3 | M 8 | brak | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-20-250-B | 20 | 250+ -0.3 | M 8 | brak | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-20-300-B | 20 | 300+ -0.3 | M 8 | brak | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-20-350-B | 20 | 350+ -0.3 | M 8 | brak | 22 | 68 | brak | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-28-250-B | 28 | 250+ -0.3 | M 10 | brak | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-28-300-B | 28 | 300+ -0.3 | M 10 | brak | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-28-350-B | 28 | 350+ -0.3 | M 10 | brak | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
GN 426.5-28-400-B | 28 | 400+ -0.3 | M 10 | brak | 32 | 90 | 32 | 20 | srebrny | Stal nierdzewna | Typ B: mocowanie od przodu |
