Uchwyty rurowe GN 333.5
Rura
Stal nierdzewna AISI 304, grubość ścianki 2mm, wykończenie na mat.
Wsporniki
Stal nierdzewna (odlew precyzyjny), kulowana na mat i elektropolerowana. Połączenie z rurą, uszczelnione za pomocą O-ringu.
Montaż
Otwory gwintowane nieprzelotowe.
Wykonania specjalne na życzenie (dla odpowiednich ilości)
Inne długości.
Właściwości i zastosowania
O-Ring w punkcie łączącym rurę ze wspornikami zapobiega dostawaniu się wody do rury. Uchwyty te stosuje się przy drzwiach (osłonach) przesuwnych i obrotowych wszelkiego typu maszyn i urządzeń.
Stal nierdzewna dzięki wysokiej odporności na korozję, pozwala stosować te uchwyty w maszynach i urządzeniach pracujących w obszarach gdzie przepisy lub czynniki higieniczne, klimatyczne czy środowiskowe wymagają użycia materiałów odpornych na korozję.

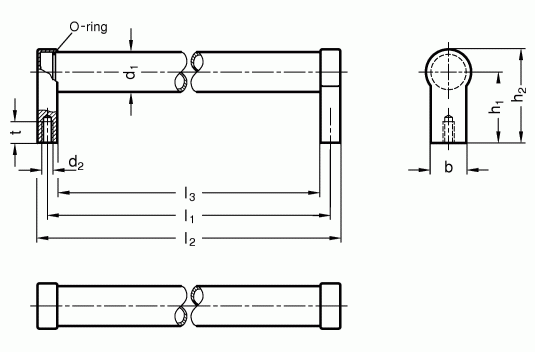

| Produkt | Profil rurowy d1 [mm] | Rozstaw otworów f [mm] | Długość całkowita L [mm] | Długość wewnętrzna l1 [mm] | Wspornik b [mm] | Wysokość h [mm] | Wysokość korpusu h1 [mm] | Gwint | Długość gwintu t [mm] | Kolor | Materiał |
 | 28 | 600 | 614 | 586 | 25 | 66 | 50 | M 8 | 15 | srebrny | Stal nierdzewna |
 | 28 | 500 | 514 | 486 | 25 | 66 | 50 | M 8 | 15 | srebrny | Stal nierdzewna |
 | 28 | 400 | 414 | 386 | 25 | 66 | 50 | M 8 | 15 | srebrny | Stal nierdzewna |
 | 28 | 300 | 314 | 286 | 25 | 66 | 50 | M 8 | 15 | srebrny | Stal nierdzewna |
 | 28 | 250 | 264 | 236 | 25 | 66 | 50 | M 8 | 15 | srebrny | Stal nierdzewna |
 | 28 | 200 | 214 | 186 | 25 | 66 | 50 | M 8 | 15 | srebrny | Stal nierdzewna |
