Uchwyty łukowe GN 565.4

5 1 1 1 1 1 1 1 1 1 1 Ocena 5.00 (1 głos)

Materiał

Aluminium. Pręt o przekroju owalnym.

Pokryte żywicą epoksydową

kolor czarny RAL 9005, wykończenie matowe SW
kolor czerwony RAL 3000, wykończenie matowe RS
kolor srebrny RAL 9006, wykończenie matowe SR
anodowany, kolor naturalny EL
bez powłoki, oczyszczone BL

Montaż
- Wykonanie A: mocowanie od tyłu, otwory gwintowane nieprzelotowe.
- Wykonanie B: mocowanie od przodu, otwory przelotowe na śruby cylindryczne z gniazdem sześciokątnym, DIN 912.

Wykonania specjalne na życzenie (dla odpowiednich ilości)
Inne kolory.

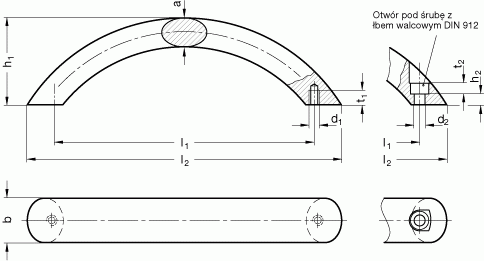

Uchwyty łukowe GN 565.4 - rysunek techniczny

Produkt	Średnica owalu b [mm]	Średnica owalu a [mm]	Rozstaw otworów f [mm]	Długość całkowita L [mm]	Długość gwintu t [mm]	Gwint	Wysokość h [mm]	Średnica otworu d2 [mm]	Wysokość gniazda h2 [mm]	Otwór przelotowy h1 [mm]	kolor	Materiał	Typ

GN 565.4-20-160-A-BL 61,23 zł	20	13	160	227	8	6	50	brak	brak	brak	bez powłoki - BL	aluminium	Mocowanie od tyłu

GN 565.4-20-160-A-EL 105,12 zł	20	13	160	185	8	6	50	brak	brak	brak	naturalny anodowany - EL	aluminium	Mocowanie od tyłu

GN 565.4-20-160-A-SW 66,85 zł	20	13	160	185	8	6	50	brak	brak	brak	czarny - SW	aluminium	Mocowanie od tyłu

GN 565.4-20-160-A-SR 62,95 zł	20	13	160	185	8	6	50	brak	brak	brak	srebrny - SR	aluminium	Mocowanie od tyłu

GN 565.4-20-160-A-RS 62,95 zł	20	13	160	185	8	6	50	brak	brak	brak	czerwony - RS	aluminium	Mocowanie od tyłu

GN 565.4-20-160-B-BL 80,13 zł	20	13	160	185	brak	brak	50	5.3	5	5	bez powłoki - BL	aluminium	Mocowanie od przodu

GN 565.4-20-160-B-EL 121,46 zł	20	13	160	185	brak	brak	50	5.3	5	5	naturalny anodowany - EL	aluminium	Mocowanie od przodu

GN 565.4-20-160-B-SW 85,03 zł	20	13	160	185	brak	brak	50	5.3	5	5	czarny - SW	aluminium	Mocowanie od przodu

GN 565.4-20-160-B-SR 80,52 zł	20	13	160	185	brak	brak	50	5.3	5	5	srebrny - SR	aluminium	Mocowanie od przodu

GN 565.4-20-160-B-RS 80,52 zł	20	13	160	185	brak	brak	50	5.3	5	5	czerwony - RS	aluminium	Mocowanie od przodu

GN 565.4-20-192-A-BL 65,42 zł	20	13	192	221	8	6	50	brak	brak	brak	bez powłoki - BL	aluminium	Mocowanie od tyłu

GN 565.4-20-192-A-EL 113,33 zł	20	13	192	221	8	6	50	brak	brak	brak	naturalny anodowany - EL	aluminium	Mocowanie od tyłu

GN 565.4-20-192-A-SW 76,52 zł	20	13	192	221	8	6	50	brak	brak	brak	czarny - SW	aluminium	Mocowanie od tyłu

GN 565.4-20-192-A-SR 71,23 zł	20	13	192	221	8	6	50	brak	brak	brak	srebrny - SR	aluminium	Mocowanie od tyłu

GN 565.4-20-192-A-RS 71,23 zł	20	13	192	221	8	6	50	brak	brak	brak	czerwony - RS	aluminium	Mocowanie od tyłu

GN 565.4-20-192-B-BL 79,81 zł	20	13	192	221	brak	brak	50	5.3	5	5	bez powłoki - BL	aluminium	Mocowanie od przodu

GN 565.4-20-192-B-EL 130,56 zł	20	13	192	221	brak	brak	50	5.3	5	5	naturalny anodowany - EL	aluminium	Mocowanie od przodu

GN 565.4-20-192-B-SW 95,17 zł	20	13	192	221	brak	brak	50	5.3	5	5	czarny - SW	aluminium	Mocowanie od przodu

GN 565.4-20-192-B-SR 90,09 zł	20	13	192	221	brak	brak	50	5.3	5	5	srebrny - SR	aluminium	Mocowanie od przodu

GN 565.4-20-192-B-RS 90,09 zł	20	13	192	221	brak	brak	50	5.3	5	5	czerwony - RS	aluminium	Mocowanie od przodu

GN 565.4-26-160-A-BL 82,73 zł	26	17	160	190	11	8	57	brak	brak	brak	bez powłoki - BL	aluminium	Mocowanie od tyłu

GN 565.4-26-160-A-EL 131,51 zł	26	17	160	190	11	8	57	brak	brak	brak	naturalny anodowany - EL	aluminium	Mocowanie od tyłu

GN 565.4-26-160-A-SW 92,55 zł	26	17	160	190	11	8	57	brak	brak	brak	czarny - SW	aluminium	Mocowanie od tyłu

GN 565.4-26-160-A-SR 88,42 zł	26	17	160	190	11	8	57	brak	brak	brak	srebrny - SR	aluminium	Mocowanie od tyłu

GN 565.4-26-160-A-RS 88,42 zł	26	17	160	190	11	8	57	brak	brak	brak	czerwony - RS	aluminium	Mocowanie od tyłu

GN 565.4-26-160-B-BL 98,17 zł	26	17	160	190	brak	brak	57	6.4	6	6	bez powłoki - BL	aluminium	Mocowanie od przodu

GN 565.4-26-160-B-EL 147,45 zł	26	17	160	190	brak	brak	57	6.4	6	6	naturalny anodowany - EL	aluminium	Mocowanie od przodu

GN 565.4-26-160-B-SW 112,36 zł	26	17	160	190	brak	brak	57	6.4	6	6	czarny - SW	aluminium	Mocowanie od przodu

GN 565.4-26-160-B-SR 108,33 zł	26	17	160	190	brak	brak	57	6.4	6	6	srebrny - SR	aluminium	Mocowanie od przodu

GN 565.4-26-160-B-RS 108,33 zł	26	17	160	190	brak	brak	57	6.4	6	6	czerwony - RS	aluminium	Mocowanie od przodu

GN 565.4-26-192-A-BL 83,97 zł	26	17	192	227	11	8	57	brak	brak	brak	bez powłoki - BL	aluminium	Mocowanie od tyłu

GN 565.4-26-192-A-EL 134,69 zł	26	17	192	227	11	8	57	brak	brak	brak	naturalny anodowany - EL	aluminium	Mocowanie od tyłu

GN 565.4-26-192-A-SW 101,40 zł	20	13	192	227	11	6	50	brak	brak	brak	czarny - SW	aluminium	Mocowanie od tyłu

GN 565.4-26-192-A-SR 96,62 zł	26	17	192	227	11	8	57	brak	brak	brak	srebrny - SR	aluminium	Mocowanie od tyłu

GN 565.4-26-192-A-RS 96,62 zł	26	17	192	227	11	8	57	brak	brak	brak	czerwony - RS	aluminium	Mocowanie od tyłu

GN 565.4-26-192-B-BL 105,78 zł	26	17	192	227	brak	brak	57	6.4	6	6	bez powłoki - BL	aluminium	Mocowanie od przodu

GN 565.4-26-192-B-EL 133,30 zł	26	17	192	227	brak	brak	57	6.4	6	6	naturalny anodowany - EL	aluminium	Mocowanie od przodu

GN 565.4-26-192-B-SW 118,88 zł	26	17	192	227	brak	brak	57	6.4	6	6	czarny - SW	aluminium	Mocowanie od przodu

GN 565.4-26-192-B-SR 113,02 zł	26	17	192	227	brak	brak	57	6.4	6	6	srebrny - SR	aluminium	Mocowanie od przodu

EG-UCHWYTY-0591 113,02 zł	26	17	192	227	brak	brak	57	6.4	6	6	czerwony - RS	aluminium	Mocowanie od przodu
